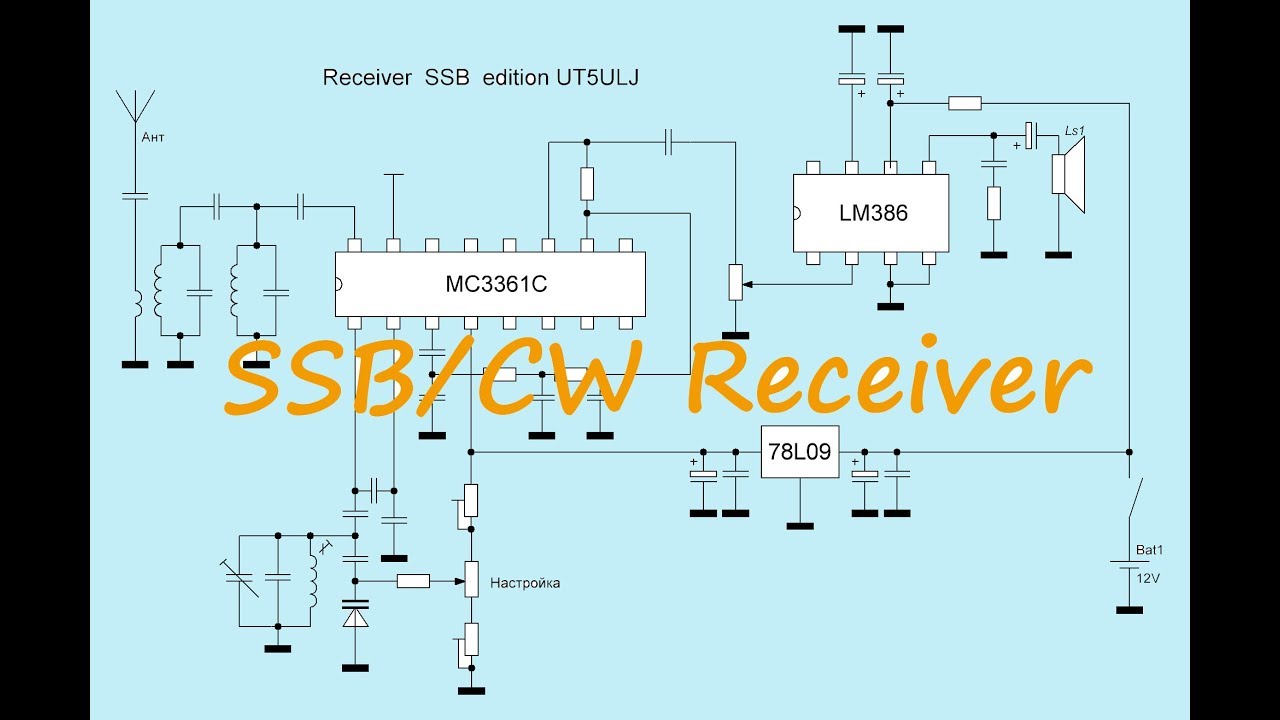

Receiver direct conversion SSB/CW chip MK3361
Приемник в оригинале Польского автора http://www.sp5ddj.pl/Lidia%2080%20DC%20Receiver/Lidia%2080%20-%20DC%20Receiver.htm У нас конструктор для сборки приемника можно приобрести тут http://radio-kits.ucoz.ru/index/prostoj_ppp_na_80_m/0-25 Хорошая идея использовать MC3361C в схеме ПРЯМОГО ПРЕОБРАЗОВАНИЯ Есть смвои плюсы и минусы. Из того что не понравилось 1. Есть некоторая нестабильность частоты ГПД. Думаю из за того что в ГПД дроссель вместо катушки индуктивности и еще есть одна причина на мой взгляд несовсем корректное включение индуктивности на ноги микрухи. Это я проверю и результат вы увидите на моем канале. 2. ФНЧ перед микросхемой усилителя НЧ я бы переделал на стандартный от маэсторо Полякова Владимира Тимофеевича. 3 ДПФ не перекрывает весь диапазон 3500-3800 кГц Это можно исправить заменив дроссели катушками и настроить глубину связи и резонансную частоту каждого контура. Но это уже вторая лабораторная работа которая нас ожидает в недалеком обозримом будущем.
